“熱電冷三聯供”之溴化鋰吸收式制冷原理

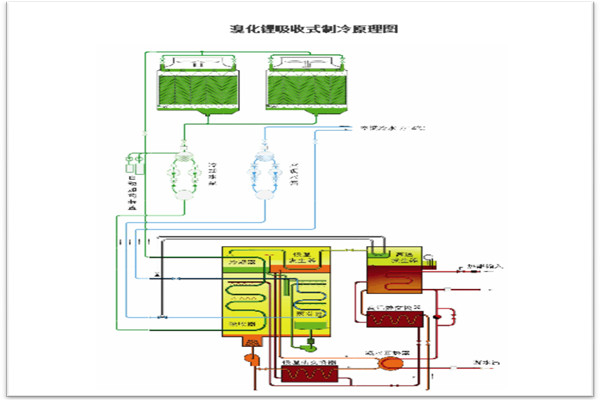

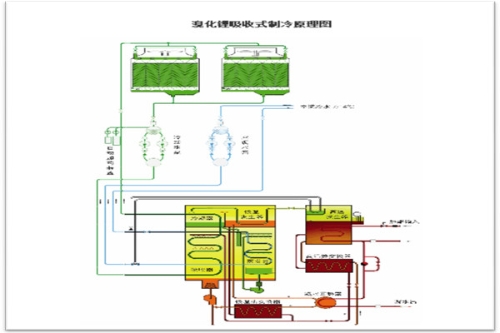

溴化鋰吸收式制冷機是以溴化鋰溶液為吸收劑，以水為制冷劑，利用水在高真空下蒸發吸熱達到制冷的目的。
輸入熱能（蒸汽、直燃機、廢煙氣）使溴化鋰溶液在發生器中受到熱源加熱，溶液溫度提高直至沸騰，溶液中的水份逐漸蒸發出來，而溶液濃度不斷增大。
發生器中蒸發出來的冷劑水蒸氣向上經擋液板進入冷凝器，擋液板起汽液分離作用，防止液滴隨蒸汽進入冷凝器。冷凝器的傳熱管內通入冷卻水，所以管外冷劑水蒸氣被冷卻水冷卻，冷凝成水，此即冷劑水。
冷劑水進入蒸發器后，由于壓力降低首先閃蒸出部分冷劑水蒸氣。因蒸發器為噴淋式熱交換器，噴啉量要比蒸發量大許多倍，故大部分冷劑水是聚集在蒸發器的水盤內的，然后由冷劑水泵升壓后送入蒸發器的噴淋管中，經噴嘴噴淋到管簇外表面上，在吸取了流過管內的冷媒水的熱量后，蒸發成低壓的冷劑水蒸氣。由于蒸發器內壓力較低，故可以得到生產工藝過程或空調系統所需要的低溫冷媒水，達到制冷的目的。例如蒸發器壓力為872Pa時，冷劑水的蒸發溫度為5℃，這時可以得到7℃的冷媒水。
蒸發出來的冷劑蒸汽經擋液板將其夾雜的液滴分離后進入吸收器，被由吸收器泵送來并均勻噴淋在吸收管簇外表的中間溶液所吸收，溶液重新變稀。中間溶液是由來自溶液熱交換器放熱降溫后的濃溶液和吸收器液囊中的稀溶液混合得到的。為保證吸收過程的不斷進行，需將吸收過程所放出的熱量由傳熱管內的冷卻水及時帶走。中間溶液吸收了一定量的水蒸氣后成為稀溶液，聚集在吸收器底部液囊中，再由發生器泵送到發生器，如此循環不已。
