摘要：為了解決二次網“前端熱、末端涼（水平失調），首層熱、頂層涼（垂直失調）”的問題，構建新型數字化、智能化二次網熱平衡系統，實現精準舒適供熱，本文探討了岳康園高區戶間熱平衡系統的架構、控制方案和室溫估算技術，分析了戶間熱平衡系統的調控過程和運行效果，確定了后續完善方案。

關鍵詞：熱平衡；供熱；調節；室溫；節能降耗

0 引言

本公司于2019年10月對岳康園高區搭建了戶間熱平衡系統，開展戶間熱平衡的應用與研究。該系統由可調控?zé)崃勘怼⒓€器、集抄器和數據中心等部分組成，以熱用戶室溫為最終調控目標。運行5個月以來，通過持續的調試和優化，已基本實現戶間平衡，可隨室外溫度、二次供溫等參數變化進行自動調整，運行穩定，節能效果顯著，為后續精準舒適供熱項目的升級優化提供了前提條件和實踐經驗。

1 背景簡介

岳康園高區由3幢公寓的高層部分組成，共7層（11~17層），2009年建成，包含49戶住宅，采用散熱器散熱，總面積4131.4 m2，其中正常用熱45戶，報停4戶，實際供熱面積3829.27 m2，采用獨立的換熱機組供熱，循環泵功率2.2 kW,額定流量20.5 t/h，2018-2019采暖季運行方式為工頻運行。

2 項目內容

2.1 系統架構

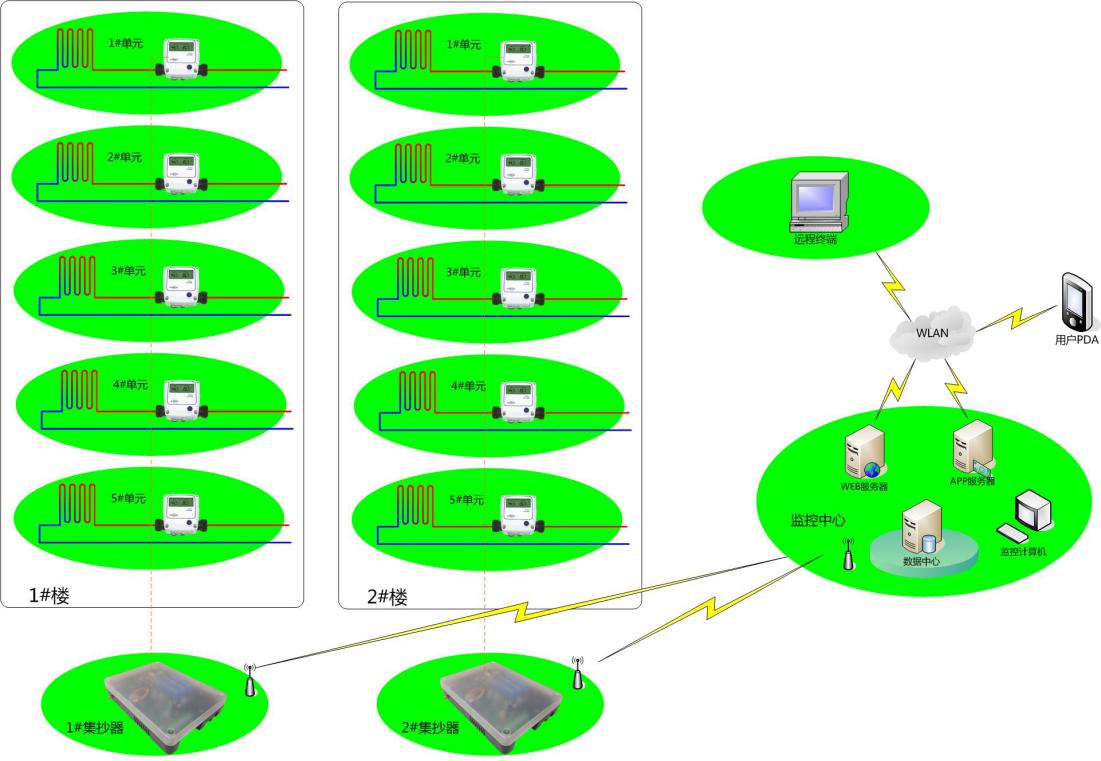

戶間平衡系統由可調控?zé)崃勘?、集線器、集抄器和數據中心等部分組成，可調控?zé)崃勘韮?nèi)置調節閥，通過設定，可自動調節入戶流量。本系統共49只可調控?zé)崃勘恚鳛槟┒苏{(diào)控設備（也可以作為熱用戶的熱計量設備）安裝于住戶進水管，由Enbus數據總線和集抄器進行通訊。集抄器通過4G數據通訊模塊和數據中心進行遠程無線通訊，實現溫度、流量、熱量和指令等信息的傳輸。熱量表集抄管理軟件運行于數據中心的數據服務器，通過互聯網和集抄器保持遠程數據通訊，系統架構如圖1所示。

圖1 戶間平衡系統架構

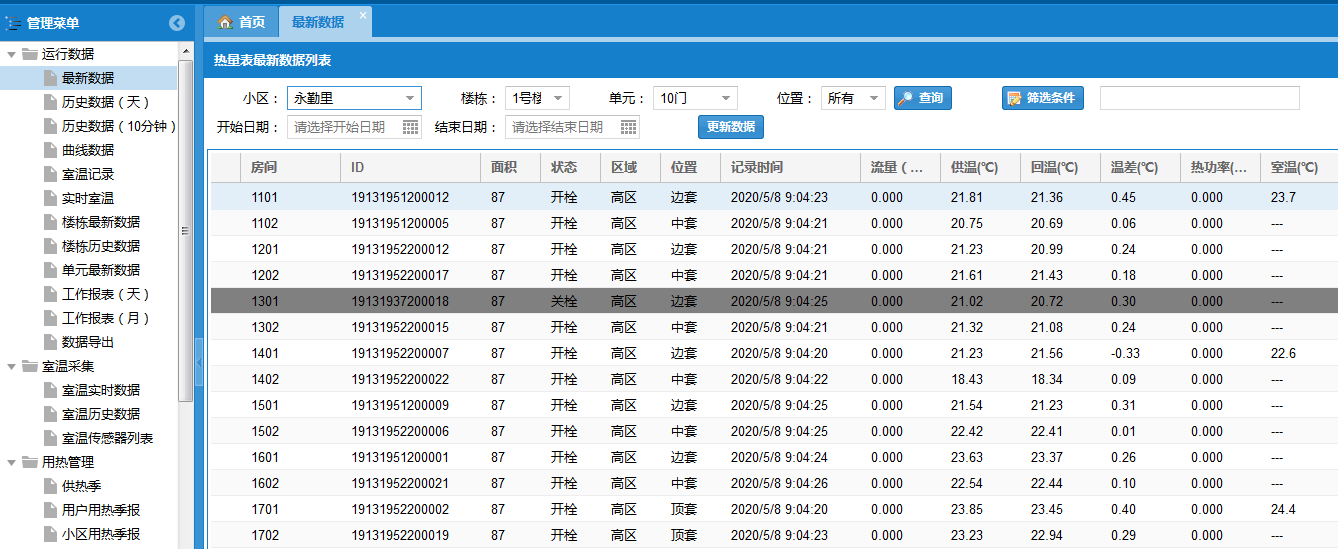

本系統的數據中心，用于可調控?zé)崃勘淼谋O(jiān)控。數據中心安裝熱量表集抄管理軟件、WEB服務模塊、控制算法模塊、室溫軟測量模塊等，平臺主頁面如圖2所示。

圖2 軟件監控平臺主頁面

本系統同時嘗試采用室溫軟測量技術，即通過入戶供回水溫度、流量、房間供熱功率和傳熱系數等參數與室內溫度的內在關系，間接推算出用戶室內溫度，實現該技術在室溫監控和戶間平衡中的應用。

2.2 控制方案

供熱的目的是要為用戶提供舒適的室內溫度。供熱系統平衡是實現供熱目的、節約運行的基礎。各熱力站（熱用戶）運行的實際熱量與規定的熱量不一致性稱為熱力失調[1]。為了嘗試解決熱力失調，本系統控制方案采用“質調節”和“量調節”相對獨立運行的方式，由戶間平衡系統實現“量調節”，由換熱站二次供溫自控系統實現“質調節”。同時，戶間平衡系統提供流量指數和熱量指數，指導換熱站的經濟運行。具體實施方案如下：

2.2.1 量調節

為了實現各住宅的室溫均衡，對入戶流量應進行平衡控制，本項目采用流量分配系數L進行調節。

    L=(T2-T)/(T1-T)                                                  （1）

式中：L——流量分配系數；

           T——室內期望溫度，一般設置為22 ℃；

T1——熱量表二次供水溫度，℃；

T2——熱量表二次回水溫度，℃。

可調控?zé)崃勘戆词孪仍O(shè)定的流量分配系數L調節閥門的開度，閥門開度1小時糾偏一次，使系數L保持穩定。L一般取值為0.5~0.9之間，極端的當L=1時，此時默認T1=T2,熱量表閥門將全開，當L=0時，閥門大部分時間將處于關閉狀態。為了尋找供熱量值Q=室內需熱量q時的L值，本項目需要在前期進行相應的L值系數修正和數據分析，如下圖3~圖5所示。

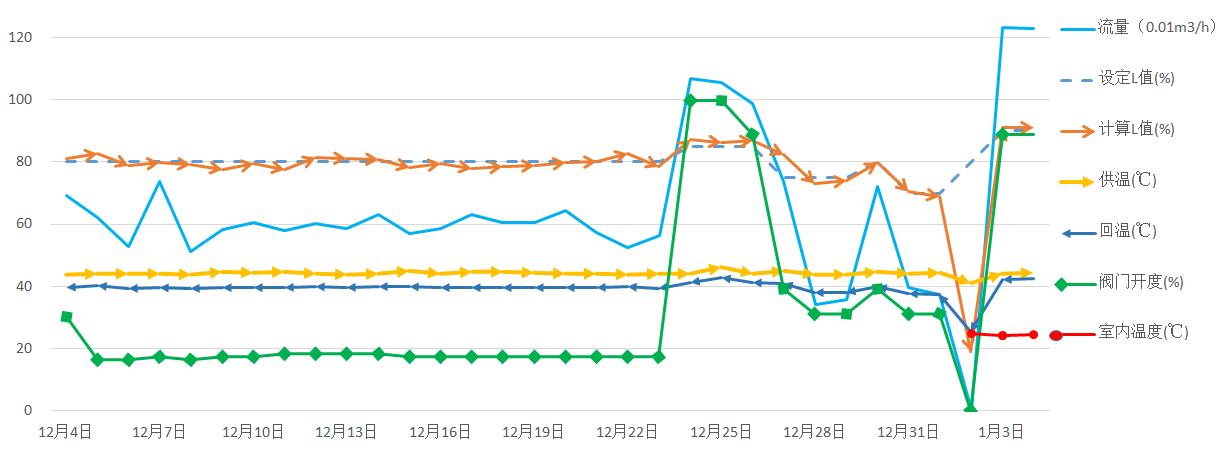

圖3為岳康園10門1101室L值系數的修正過程與數據記錄。該室在換熱機組供熱上游區域，且屬于邊戶，流量較充足，初始設置系數L為0.80，經入戶測溫，室溫可達25 ℃，經過多次修改后，最終設置系數L為0.75，后期運行數據變化見圖4。

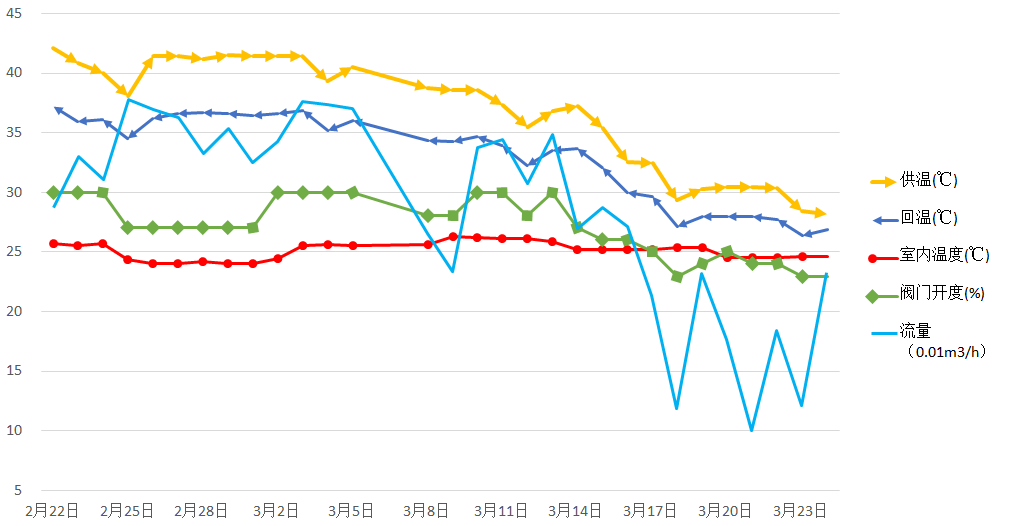

在2月22日將L值設定為0.75后，閥門開度在23%~30%之間動作?？梢詮膱D4看出，3月15日之前流量變化基本與閥門開度變化一致，3月15日之后流量變化對閥門開度變化較敏感。經分析，是因?yàn)?月15日之后受室外溫度升高影響，各調節閥開度減小，且循環泵一直以45 Hz運行，導致流量富裕，壓頭增大所致。該房屋熱量供應充足，室溫均在24 ℃以上，目前戶內期望溫度為22 ℃。下一采暖季可嘗試調降低L值設置、降低同環境下二次供水溫度或降低循環泵頻率等措施，探索更優化的運行方案。

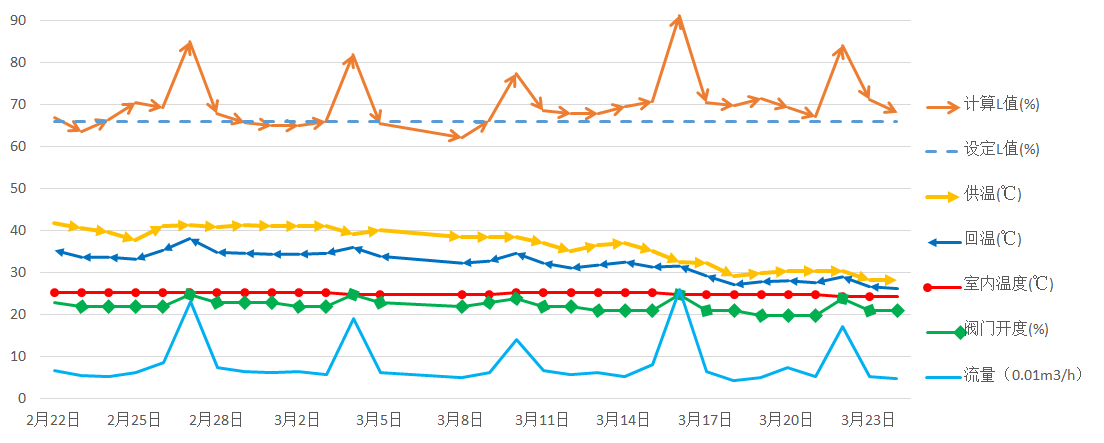

圖5所示9門1502室屬于中間位置。上述調控數據說明，閥門開度的變化對流量的變化影響較大，且閥門開度在20%~25%之間動作，便可保證室內溫度達到22 ℃，進一步說明該區域壓頭充足，供熱效果好，同時對調節閥的測控精度要求也較高。目前該該戶用調節閥可以滿足測控要求，但后期對調節閥的控制算法還需進一步優化，以適應小開度下的調控相關要求。

2.2.2 質調節

二次網熱平衡系統采用換熱站平衡系統實現系統的質調節，即自動控制二次網供水溫度?？烧{(diào)控?zé)崃勘硗ㄟ^室溫軟測量獲取每個住宅的室溫估算值，并根據面積和室溫設定值，計算小區的加權平均室溫，并根據氣象的室外溫度給出溫度指數，管理人員可參考該溫度指數，確定二次網供溫值。

本項目目前處于初期階段，重點是對二次網的量調節、戶間室溫平衡和數據積累，后期將依據初期積累的數據完成對二次網的質調節。

2.3 室溫軟測量

室溫軟測量是內置在可調控?zé)崃勘淼囊豁?xiàng)重要功能，通過測量流速、供水溫度、回水溫度等數據，并結合建筑物特征、氣候等參數，輔以入戶測溫、室溫傳感器的室溫抽樣，以及大數據回歸分析等，對建筑物建立熱傳導模型，從而估測出室內的溫度。

2.4 系統調控

岳康園高區換熱機組供熱區域?yàn)樵揽祱@8號、9號和10號樓的11至17層共49戶住宅，停供4戶，實際參與調控的45戶。本項目2019年11月4日投入運行，初期主要進行通訊網絡的調試，安裝和運行狀態的排查，之后，設置每個住戶的基本參數，設置室溫設定值，設置流量調節系數L的初值、設置室溫軟測量參數初值等。

由于調控初期室溫較高，室溫設定值T按保守值設置，T=22 ℃。系數（L值）也按保守值設置，頂樓戶為0.9，邊戶0.8，中間戶0.7。室溫軟測量所需的參數均按二步節能建筑相關參數設置。

12月24-25日兩天，戶用熱量表全開，平均室外溫度為1.03 ℃，供水溫度為44.58 ℃，回水溫度為40.18 ℃，循環泵頻率為45 Hz,日耗熱量12.01 GJ,度日數熱耗為1.77 W/(m2?℃)，戶表的流量與回溫分布不均勻。經過2019年12月25日實地考察并入戶測溫，測溫結果如表1：

表1：12月25日岳康園入戶測溫記錄

通過入戶測溫發現個別用戶家中存在散熱器改地暖現象（如8門1703、9門1502、10門1602等），各住宅溫度差異較大，入戶測溫邊戶與頂戶溫度分布在18 ℃到22 ℃（采集自邊戶10門1201：21.9 ℃、邊頂戶10門1701：18.1 ℃、頂戶9門1701：21 ℃、邊戶8門1103：20 ℃），中間戶溫度分布在21 ℃到24 ℃（采集自8門1301：21.5 ℃、9門1201：23.9 ℃、10門1602：24.5 ℃）。通過入戶調查，部分住戶對暖氣閥門進行了調整（關閥），僅開啟臥室、衛生間閥門，更有用戶家中閥門基本全關。

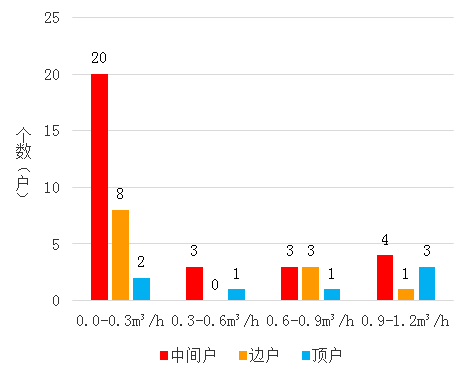

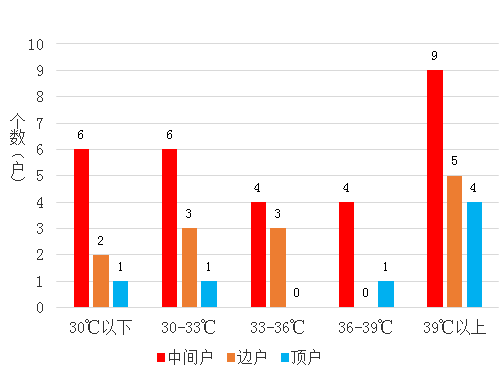

入戶流量和回水溫度是戶間平衡調節的重要依據，可以分析出戶間平衡狀況，以及給出對應的調整策略，直接指導戶間平衡調節[2]。通過調控平臺獲取的各戶流量和回水溫度數據，經過整理分析發現，岳康園高區存在典型的流量分配不合理、回水溫度參差不齊的現象，部分用戶流量在0.9 m3/h以上（如8門1101、9門1201、10門1502等），而另有部分用戶在0.1 m3/h以下（如9門1301、10門1602、10門1201等）。如圖6為開啟控制前各戶流量分布，圖7為開啟控制前各戶回溫分布。

本項目自12月4日開啟自動控制，可調控?zé)崃勘砀鶕?jù)設定的系數L，對每戶的流速進行調節，達到流量調節系數L的要求。至12月28日頂戶邊戶與中間戶室溫差異減少了2 ℃，頂樓住戶平均室溫提高了2 ℃左右，基本與預期效果一致。經過2019年12月28日實地考察并入戶測溫，測溫結果如表2：

表2 12月28日岳康園入戶測溫記錄

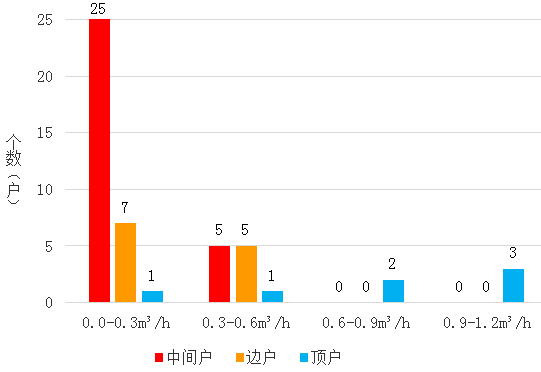

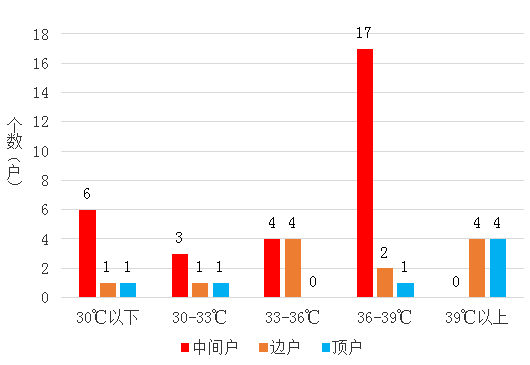

通過調控平臺獲取的各戶流量和回水溫度數據，中間戶流量集中在0.3 m3/h以下，邊戶流量集中在0.6 m3/h以下，頂戶流量基本在0.9 m3/h以上，二次總流量由18.5 m3/h降至16.5 m3/h，降幅為10.81%；中間戶回溫集中在38 ℃以下，邊戶回溫在38 ℃到39 ℃，頂戶回溫在39 ℃以上，換熱機組二次側供回溫差由5.2 ℃拉大至5.8 ℃，增幅為11.54%。經過以上測算，各戶流量與回溫分布已基本達到平衡，如圖9為開啟控制后各戶流量分布，圖10為開啟控制后各戶回溫分布。

另外，圖8中部分用戶流量變化不明顯，與調控預期相悖。經入戶測溫調查，發現存在自主關閥的現象（如8門1603，9門1602），主要原因是樓上住戶為地采暖，地采暖傳導輻射的溫度，使樓下關閥戶室內熱功率充足或室溫足夠。

3 系統運行效果

3.1 設備與調控分析

岳康園高區在整個運行調控期間，49臺熱表上數率100%，自控率100%，設備運行穩定，計量準確。

根據室溫軟測量所估算出的室溫以及抄表顯示數據，小區已初步解決了垂直失調，基本實現了戶間平衡的目標。本系統選取了兩個不同時間的邊、頂、中間戶三個區域統計的供熱數據如下表3、表4所示：

表3 岳康園高區邊、頂、中間套三個區域用熱分析表（2月13日）

表4 岳康園高區邊、頂、中間套三個區域用熱分析表（3月26日）

2月13日室外溫度為1~12 ℃，供水溫度為44.6；3月26日室外溫度為8~20 ℃，供水溫度為29.5 ℃。表3、表4中數據表明，中間戶的供熱情況最為良好，3月26日平均單位面積熱負荷4.4 W，平均室溫達到23.5 ℃；樓頂用戶的熱負荷是中間戶2.5倍左右，平均室溫達到22.7 ℃；邊戶的供熱功率比中間套高10%左右，平均室溫達到22.9 ℃；雖然頂戶用戶的控制閥已全部打開，控制系統給頂層調配的水量和熱量都遠高于小區平均值，但其室溫在整個小區中仍然是最低的。造成此結果的主要原因是在于其特殊的房間位置和耗熱特性，即使消耗了其他位置用戶數倍熱量，仍達不到小區平均室溫。另外，室內溫度平均在23 ℃，反應出系數L設定普遍偏高，還有進一步降低的空間。

綜上，在開啟了平衡控制以后，中間戶和邊戶室內平均溫度集中在23 ℃，邊頂戶溫度平均提升了2 ℃，基本實現了戶間平衡，避免了水平失調和垂直失調，達到項目預期效果。

3.2 耗電分析

從12月4日系統正式投用，循環泵45 Hz變頻運行，截止至3月15日24點（100天），電耗共計2712.3 kW?h，0.274 W/m2，與去年同期（2018年12月4日-2019年3月15日）3 973.9 kW?h（0.401 W/m2）降低了1 374.6 kW?h,降幅為31.75%。若按一個采暖季150天計算，至少可節省電能1 989.4 kW?h，按0.65元/(kW?h)計算，可節省電能成本1230元。

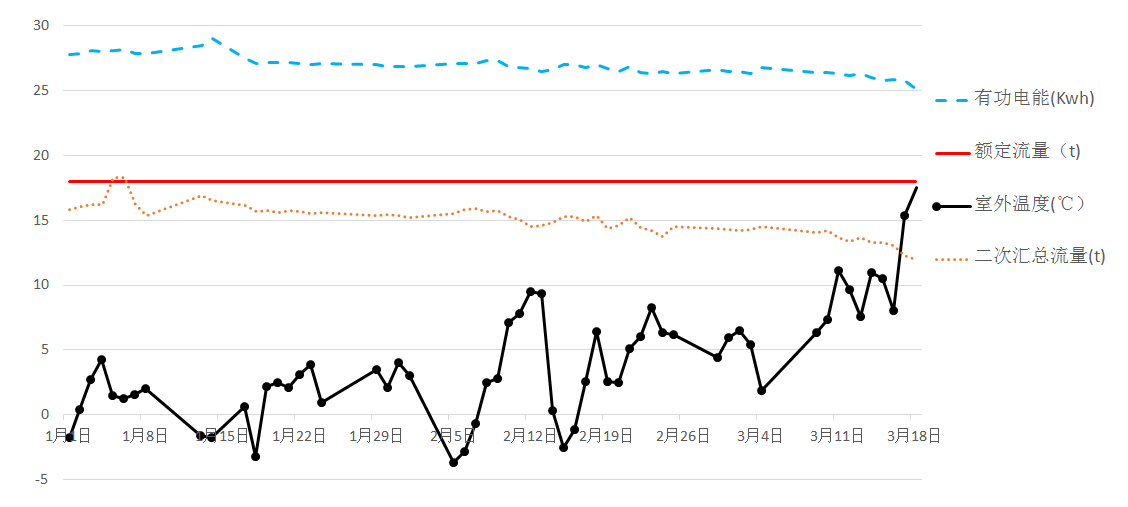

電能節省的背后是二次流量的降低。通過計算可調控?zé)崃勘砝塾嬃髁浚贸龆慰偭髁孔兓€，該流量變化趨勢與電量變化趨勢基本一致，與室外溫度變化趨勢相反，如圖10所示：

圖10自動調控后二次流量、循環泵有功電能隨室外溫度變化曲線

圖10說明了自動調控效果顯現，符合調控邏輯，且室外溫度越高，有功電能節省的空間越大。經統計，總流量下降16%，總電量下降7%。如果沒有調控，二次流量將基本維持在紅線值18 t左右，有功電能將無法被節約。

3.3 熱能分析

2019年12月4日到2020年3月15日總耗熱量為869.1 GJ（24.35 W/m2），平均室外溫度為2.686 ℃，度日數熱耗1.701 W/(m2?℃)；去年同期總耗熱量為1245.2 GJ（34.89 W），平均室外溫度1.899 ℃，度日數熱耗為2.015 W/(m2?℃)，總耗熱量下降了376.1 GJ,降幅為30.20%,度日數熱耗降幅為15.58%，若按一個采暖季150天計算，估算可節省熱能564.1 GJ，按28元/GJ計算，可節省熱量成本15 795元。

3.4 室溫軟測量效果分析

本次挑選了兩戶具有代表性的住戶安裝室內溫度傳感器，并將室溫軟測量所估算的溫度與室溫傳感器所測溫度進行對比修正。就目前和室溫傳感器的比對結果而言，室溫軟測量和室溫傳感器的測量結果具有高度的相關性，60～70%的住戶測量誤差小于±1 ℃，剩余住戶一般誤差在2 ℃左右，詳見表5和表6。

表5 岳康園高區9門1701溫度對比表

表6 岳康園高區10門1701溫度對比表

綜上，室溫軟測量在絕大多數的工況條件下估算出的室溫是準確的，受外界因素影響時，就會造成一定的測量誤差，如用戶開窗、關閉閥門、暖氣片遮擋和更改散熱方式等等。

4 系統應用調試后續計劃

（1）由于調控后系統采用大溫差小流量運行，按每平方米的水量配比小于調控前系統，因此二次網循環水泵的運行頻率還可以適當降低（目前為45 Hz)，以進一步節省電量。

（2）下一階段將重點對采集數據進行收集、分析和迭代，尋找不同室外溫度下各戶的熱功率變化。通過對比分析入戶測溫或室內測溫單元測溫值，持續優化各戶流量調節系數L，進一步節省熱能。

（3）不斷提高室溫軟測量的準確度。針對個別戶戶用調節閥全關，但室內溫度依然可達到20 ℃的現象，很難通過室溫軟測量來預測溫度，我們將對這些特殊用戶進行獨立分析和研究，尋找更為科學的解決方案。

（4）通過歷史運行數據分析建模，不斷擬合出換熱站二次所需流量和供溫曲線。下一階段，計劃將戶間平衡系統與二次供溫調節系統相連接，實現無人智能化曲線下發。

（5） 精細化管理方面，本系統除了實現對整個樓宇的戶間熱平衡這一重要功能外，通過對流量和溫度的分析比較，還可實時掌握用戶的停用熱狀態，是否存在惡意放水竊熱等情況，極大方便后續監控和失水治理。

5 結語

本系統自2019年11月份投入運行以來，通過5個月的持續調試和優化，已基本實現戶間熱平衡，運行穩定，節能效果顯著，且該系統采用控溫差調流量的方式，可隨室外溫度、二次供水溫度等參數變化進行自動調整，減少了對二次供溫的依賴性，僅就此項目而言，相同極寒天氣下二次供水溫度峰值可至少降低5 ℃，為未來實現二次網低供水溫度、大溫差、小流量的供熱形式提供了技術支持，為后續精準舒適供熱項目升級優化提供了前提條件和實踐經驗。
