摘要：與傳統的供熱方式相比，多熱源聯網調峰運行方式水力及熱力工況更為復雜多變?；谔旖蚰茉炊酂嵩绰?lián)網調峰供熱系統，利用多熱源聯網水力計算分析系統對供熱管網進行建模經反復計算、分析、優化，得到228種最佳水力熱力運行和應急工況，制定運行方案和應急預案。結合系統特點和模擬仿真結果，系統聯網以采暖季初末期“小流量大溫差”，深冷期“大流量小溫差”的運行方式，優先調用成本低、能源利用效率高的熱源，根據能源利用效率及經濟性，調峰熱源進行熱量補充；針對燃?xì)怆姀S氣源不足問題，根據模擬仿真結果采取不同的熱量補充方案。通過實踐發現多熱源聯網調峰運行工況模擬仿真技術對于充分發揮聯網系統的運行穩定性具有重要意義。

關鍵詞：多熱源聯網；模擬仿真；安全；穩定；節能

0  引言

隨著我國城市供熱系統規模逐步擴大，多熱源聯網運行方式應運而生^[1]。與傳統的單熱源枝狀供熱方式相比，多熱源聯網運行方式在運行穩定性和經濟性方面均有大幅度的提升。但多熱源聯網供熱系統無論是供熱管網，還是水力及熱力工況，均較傳統供熱系統復雜^{[2, 3]}，僅依靠經驗判斷或人工水力、熱力計算方法已無法滿足需求，迫切需要一款專門適用于大型多熱源聯網供熱系統的模擬仿真系統^{[4, 5]}。一些集中供熱事業起步較早的國家，比如北歐的芬蘭與前蘇聯等已形成了自己完備的計算體系，結合計算機軟件技術，能夠非常精確快速的模擬大型供熱管網的水力熱力工況，從而找出多熱源聯網復雜運行工況下的最優解。前蘇聯熱工所的研究人員研發出多熱源聯網熱網水力計算分析軟件，可對相應熱源、管道、中繼泵站及熱力站等集中供熱系統進行復雜的水力計算，且精確分析熱網的實際運行情況。在這方面，天津能源投資集團有限公司與國內高校積極合作，共同開發了多款適用于多熱源聯網調峰運行的模擬仿真系統，并利用該系統對供熱管網進行建模經反復計算、分析、優化，制定運行方案和應急預案。

1  基本情況

天津能源投資集團有限公司（以下簡稱“天津能源”）直接集中供熱面積1.5億m²，供熱區域涵蓋中心城區、環城四區和濱海新區，承擔全市110萬戶居民和企事業單位的供熱任務，已實現100%清潔供熱，供熱系統示意圖如圖1所示。已建成中心城區供熱“一張網”，實現了4座熱電聯產熱源、9座調峰熱源、1座躉售調峰熱源、6座地?zé)釤嵩绰?lián)網調峰運行，聯網調峰供熱面積9 714萬m²。系統包括A熱電廠、B熱電廠、C熱電廠、D熱電廠四座熱電聯產熱源，以及E、F兩座大型調峰熱源，中心城區熱源情況如表1所示。其中，A熱電廠和D熱電廠為燃煤熱電廠，B熱電廠裝機規模為兩套900 MW級“二拖一”燃?xì)?/span>-蒸汽聯合循環供熱機組。D熱電廠裝機規模為2×350 MW、1×350 MW燃煤供熱機組和一套650 MW級燃?xì)?/span>-蒸汽聯合循環供熱機組，其中的1×350 MW燃煤供熱機組和一套650 MW級燃?xì)?/span>-蒸汽聯合循環供熱機組為新建機組，且燃?xì)鈾C(jī)組在2020年-2021年采暖季中需進行投產試運行，使采暖季本就緊張的天燃?xì)夤?yīng)承受更大的壓力。

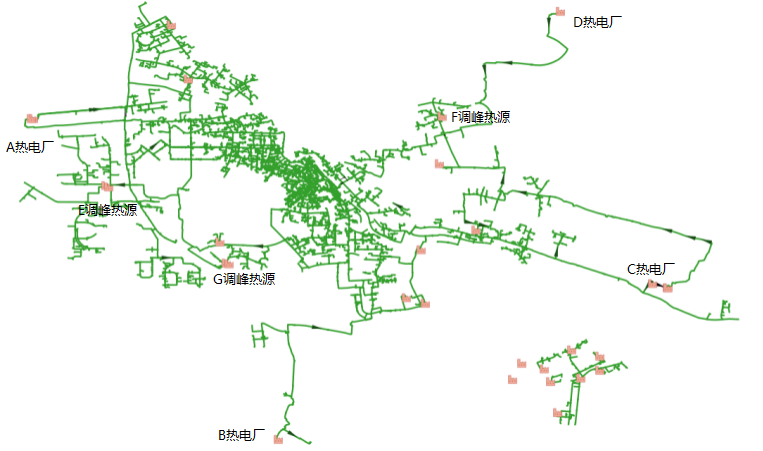

圖1  供熱系統示意圖

B電廠熱網和D電廠熱網均設置有兩級中繼泵站，D電廠二級中繼泵站為降低其后部區域的壓力只設置了回水增壓泵，其余中繼泵站均分別設置供回水增壓泵。同時，為靈活調整管網不同區域的水力工況，在D電廠二級中繼泵站入口位置設置了多條連接管線，可以靈活地將不同支線切換至二級泵站出口或入口運行，實現對不同負荷區域的增壓運行。

表1  中心城區熱源情況

2  多熱源聯網調峰運行方式

為保證多熱源聯網調峰供熱系統的安全穩定運行，結合集團負荷發展、管線新建及改造等情況，利用多熱源聯網水力計算分析系統建立2020年-2021年采暖季“一張網”水力模型，對中心城區、濱海新區“一張網”和海河教育園區鍋爐房聯網調峰供熱系統共計2 022 km管線及2 499座熱力站進行了模型校核和修正，結合電廠熱源調整、鍋爐房整合與熱源實際供熱能力、管網調節特性、負荷熱耗等情況，進一步優化調度策略和調控曲線，經反復計算、分析、優化，得到228種最佳水力熱力運行和應急工況，編制完成了《2020年-2021年采暖季供熱運行調度及應急預案》《供熱調度指揮工作標準化手冊》。同時組織供熱企業根據自身系統特點對方案和預案進行細化，針對管網特殊節點制定專項應急預案，特別針對熱源熱量不足問題梳理了不同等級“壓公保民”明細，制定相應措施。

2.1  運行方案

首先利用多熱源聯網模擬仿真系統對4座熱電聯產熱源、9座調峰熱源、1座躉售調峰熱源、6座地?zé)釤嵩绰?lián)網調峰系統進行水力計算。通過計算得知，D電廠二級中級泵站后部管網整體壓力較低，若將泵站后管網與其他供熱管網聯網，將造成該區域管網整體壓力上升，同時其他供熱管網壓力下降，不利于管網的整體安全穩定運行。C熱源與D熱源在二級中繼泵站后聯網水壓圖如圖2所示，此時C熱源供/回水壓力下降至1.25 MPa/0.15 MPa，回水壓力低于熱網循環泵氣蝕余量，D熱源供/回水壓力上升至1.45 MPa/0.55 MPa，且D電廠二級泵站供水壓力上升至1.1 MPa，造成D熱源管網整體壓力較高，此時壓力無法滿足運行需求。鑒于以上原因，利用D電廠二級中繼泵站入口位置的連接管道，將D電廠與C電廠聯網點位由中繼泵站出口切換至中繼泵站入口，實現C電廠管網不經過二級中繼泵站加壓，從而使兩個管網在該位置的壓力能夠平衡，使管網整體運行穩定。

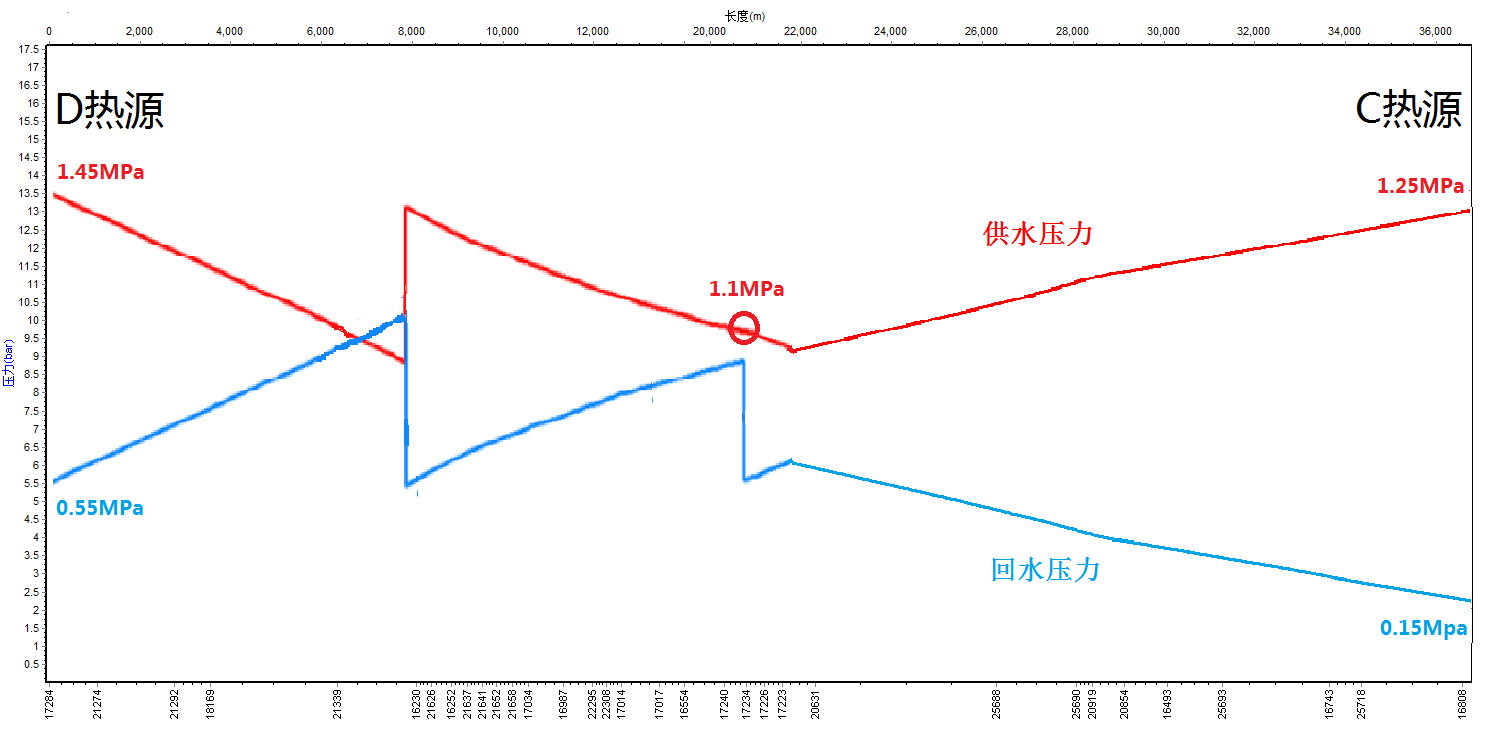

圖2  C、D熱源水壓圖

在實際運行調度中，充分發揮熱電聯產熱源的供熱能力，承擔系統基礎負荷，在熱電聯產熱源產熱能力不能滿足實際熱負荷要求時，投入運行調峰熱源以彌補差額，這樣可以使熱電廠的高效節能供熱系統更多時間運行在滿負荷工況下，減少小型燃煤或燃?xì)忮仩t運行，實現節能高效率經濟供熱。

運行期間，根據天氣變化，實時對各熱源的供熱溫度和供水流量進行調節。在采暖季初末期，供熱負荷較低，此時采用“小流量大溫差”的運行方式，不僅降低了供熱管網的輸送能耗，而且可以實現在有限的管網輸配能力的條件下，盡量增加熱電聯產管網向調峰熱源輸送的熱量，延后調峰熱源的啟動時間，充分發揮多熱源聯網調峰運行的經濟性；在深冷期供熱負荷增加，此時為了保證供熱溫度不超過105 ℃，采用“大流量小溫差”的運行方式，充分保障熱用戶在極端天氣下的正常用熱需求；最終實現供熱系統在整個采暖季的安全穩定經濟運行。根據以上兩個條件，我們計算了采暖季初末期和深冷期的熱負荷系數，并繪制供了回溫度、流量曲線，見圖3。

2.1.1  初末期

室外溫度高于-2 ℃時，供熱溫度低于105 ℃，熱負荷系數為：

采用小流量大溫差運行方式對應室外溫度高于-2 ℃，采暖熱負荷小于最大熱負荷的0.815倍。

2.1.2  高寒期

此階段室外溫度低于-2 ℃，采用大流量小溫差運行方式，使最高供熱溫度仍保持在105 ℃，而通過增加流量的方式，滿足供熱需求。采暖熱負荷大于最大熱負荷的0.815倍。

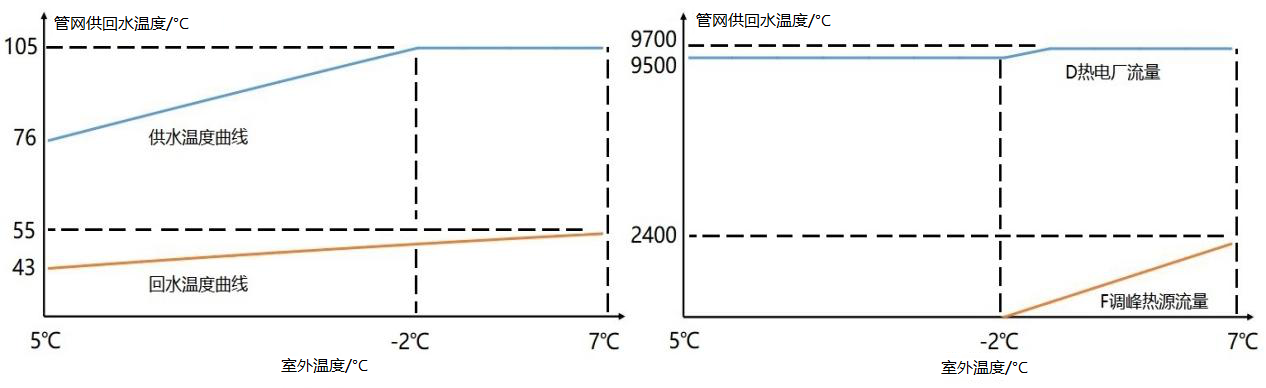

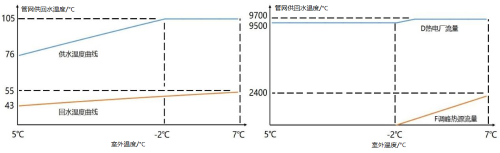

圖3   D熱電廠、F調峰熱源溫度及流量調節曲線

2.2  應急預案

由于C電廠的一套650MW級燃?xì)?/span>-蒸汽聯合循環供熱機組在2020年-2021年采暖季中需進行投產試運行，勢必將造成燃?xì)庑枨罅吭龃?，有可能引?/span>B電廠的燃?xì)夤?yīng)緊張，供熱量受限的問題，需通過聯網調峰系統向其供熱區域進行熱量補充。由于熱電聯產熱源相較于鍋爐房熱源更為經濟，故首先調用熱電聯產熱源向該區域進行補充。通過多熱源聯網模擬仿真系統計算（如圖4），啟動兩座聯網中繼泵站向B電廠供熱區域輸送熱量，A電廠、C電廠最大向其輸出1 000 t/h、2 500 t/h，替代525萬m²。當A電廠、C電廠輸出熱量不能滿足需求時，啟動G調峰熱源向外輸出熱量，最大向其輸出2 500 t/h，替代375萬m²。

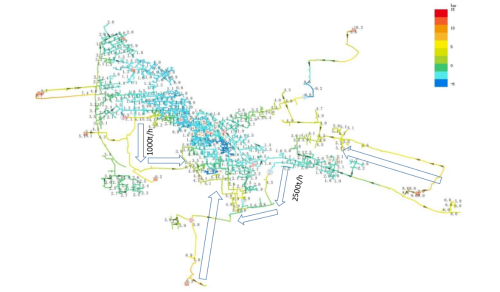

圖4  A電廠、C電廠、G調峰熱源向B電廠補充熱量水力計算結果示意圖

3  多熱源聯網調峰運行及效果

在運行過程中，24小時實時監視熱源、中繼泵站、調峰等各項運行參數，提前預判，及時調節熱電聯產熱源供溫及調峰熱源出力，對多熱源聯網調峰供熱系統進行動態調整，充分利用熱電聯產熱源供熱能力，降低調峰熱源供熱量。

D熱源與F調峰熱源熱量疊加圖如圖5所示。由圖可以看出，F調峰熱源僅在鍋爐測試、深冷期和D熱源故障過程中啟動運行，其它大部分時間保持停運或低負荷運行狀態，提升了系統運行的經濟性。

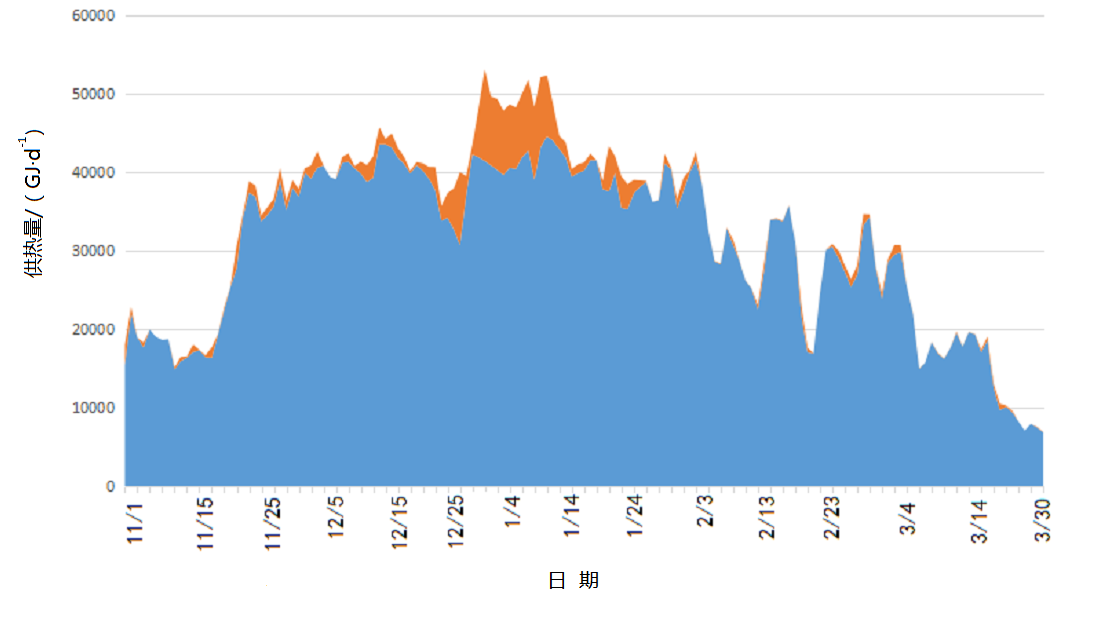

圖5  D熱源與F調峰熱源供熱量疊加圖

2020年-2021年采暖季天津能源調峰運行水平進一步提升，正常工況調峰流量約9 000 t/h，折合供熱面積1 500余萬平方米，其中集團內調峰折合面積約1250萬平方米，占調峰熱源運營單位總供熱面積的48%。采暖季熱電聯產熱源向燃?xì)?、燃煤調峰鍋爐房分別輸出熱量225萬GJ、91萬GJ，減少天然氣消耗6 787萬m3、標準煤消耗3.4萬t，節省燃料成本及獲取收益合計6 844萬元（不含補貼）。其中向調峰熱源運營單位輸出熱量261萬GJ，占其總用熱量的35.5%。

2020年-2021年采暖季熱電聯產系統萬平方米流量由上采暖季的6.4 t/h降至6 t/h以下,在保證業擴負荷發展和供熱質量的前提下實現聯網互補和調峰運行能力進一步提升（約1 300 t/h），同時，中繼泵站運行方式得到大幅優化，全部泵站運行頻率大幅降低，D熱源二級泵站部分時間實現停運，采暖季共計節電894萬kWh較上采暖季降低27%。

2020年12月16日-18日，B電廠氣源嚴重不足，供溫大幅下降，供溫最低降至66 ℃，與目標相差28 ℃，16日緊急啟動應急預案，調用C電廠向B電廠管網最大輸送2 500 t/h，G調峰熱源最大應急輸出2 500 t/h，折合替代約750萬m²，同時采取“壓公保民”措施，緩解熱量不足影響，并操作相關閥門、啟動聯網中繼泵站，做好極限工況下A電廠向B電廠輸送熱量準備，18日C電廠暫停燃機投產試運為B電廠補充氣量，同時B電廠第二套機組由抽凝切至背壓運行，18:00供溫基本達標，逐步恢復正常運行。由此可見，多熱源聯網調峰系統在保障B熱源供熱區域穩定方面發揮了至關重要的作用。

4  結論

與傳統的供熱方式相比，多熱源聯網調峰運行方式具備強大的供熱保障作用和運行經濟性，但無論是供熱管網的復雜程度，還是水力及熱力工況的多變性，均較傳統供熱系統有大幅度的提升，僅依靠傳統的水力、熱力計算方法已無法滿足需求。采用現代計算機技術，開發專門的多熱源聯網調峰水力計算系統，針對不同特點的供熱系統進行水力熱力計算，制定相應的運行方案和應急預案。通過細致的水力熱力計算，得到了管網整體的流量壓力分布，制定了聯網方案，并最終確定了在采暖季初末期采用小流量大溫差，深冷期采用大流量小溫差的運行方式。2020年-2021年采暖季天津能源熱電聯產系統萬平方米流量由上采暖季的6.4 t/h降至6 t/h以下,在保證業擴負荷發展和供熱質量的前提下實現聯網互補和調峰運行能力進一步提升（約1 300 t/h），同時，中繼泵站運行方式得到大幅優化，全部泵站運行頻率大幅降低，D熱源二級泵站部分時間實現停運，采暖季共計節電894萬kWh較上采暖季降低27%。

天津能源充分研究各熱源供熱成本及管網輸送成本，根據模擬仿真結果，優先選用成本低能源利用效率高的熱源，無法滿足供熱需求時，逐步啟動調峰熱源進行熱量補充。2020年-2021年采暖季天津能源調峰運行水平進一步提升，正常工況調峰流量約9 000 t/h，折合供熱面積1 500余萬平方米，其中集團內調峰折合面積約1250萬m²，占調峰熱源運營單位總供熱面積的48%。采暖季熱電聯產熱源向燃?xì)?、燃煤調峰鍋爐房分別輸出熱量225萬GJ、91萬GJ，減少天然氣消耗6 787萬m3、標準煤消耗3.4萬t，節省燃料成本及獲取收益合計6 844萬元（不含補貼）。其中向調峰熱源運營單位輸出熱量261萬GJ，占其總用熱量的35.5%。

參考文獻

[1]清華大學建筑節能研究中心.中國建筑節能年度發展研究報告2020[M].北京:中國建筑出版社,2021,3.

[2]付祥釗,茅清希.流體輸配管網[M].北京:中國建筑工業出版社(第二版),2018.292-322.

[3]徐寶萍,付林,狄洪發.大型多熱源環狀熱水網水力計算方法[J].區域供熱,2020(6):25-32.

[4]丁鋒.系統辨識(4)一輔助模型辨識思想與方法[J].南京信息工程大學學報,2021,3(4):289-318.

[5]G. A. Nash, B. W. Karney. Efficient Inverse Transient Analysis in Series Pipe Systems. Journal of Hydraulic Engineering，2019 (7):761-764.
